一、概述
在6～35kV 输配电系统，过电压防护与绝缘监测一直是一个主要的课题。常规的设计中，一段母线一般会有一台PT避雷器柜，使用电磁式电压互感器（简称PT）用于计量、监测及二次保护，电站型避雷器用作母线过电压保护。随着现代电力的快速发展，这种传统的设计已表现出许多局限性，不能完全适应实际应用的需要。
现代电力工业的快速发展，给绝缘配合和过电压保护提出了新的要求。一方面环境污染日趋严重，气候条件恶化，而开关柜的设计越来越小型化，不论是线路还是开关柜内，绝缘闪络跳闸和晃电的几率越来越高，在石油、化工、冶金、钢铁等这些特种行业，这些问题尤为突出。另一方面，大量固体绝缘设备和材料特别是XLPE 电力电缆的广泛应用，过电压对固体绝缘形成累积性损伤，造成绝缘事故频发并极大地影响其使用寿命。这些原因使得传统设计的避雷器保护性能已不甚理想，要求避雷器能提供更好的保护效果，即降低避雷器的保护残压，以大幅降低绝缘闪络和晃电的几率，更好地保护固体绝缘设备并延长其使用寿命，提高系统运行的可靠性。
随着用户系统电容电流的迅速增加，PT 故障率也呈不断增加的趋势。PT柜中，用于绝缘监测的电磁式电压互感器（PT）其一次绕组接成星形，中性点接地。当进行某些操作时（例如非同期合闸或接地故障消失后），PT的励磁阻抗与系统的对地电容形成非线性谐振回路。由于回路参数及外界激发条件的不同，可能造成高频、工频、分频谐振过电压，导致频繁的故障。单相接地故障消失时，系统电容电流需经过PT 中性点释放能量导致PT 熔丝和一次绕组流过很大的低频振荡电流。以上情况均可能导致PT 熔丝熔断，严重时导致PT 烧损，影响电网的安全运行。由于PT 故障频繁发生，电力系统的运行规程对PT 故障防护提出了明确要求，国网、南网及各地方、行业等又在反事故措施中要求重点防护。除了控制PT 本身的制造质量，PT 故障的防护措施主要是各种一次消谐和二次消谐。这些措施一般都单独使用，各有其优点和局限性，没有形成一种优势互补的综合解决方案。
针对这两大问题，HR-DB 母线低残压保护柜整合了我公司多项已成熟应用的技术，取代传统的PT避雷器柜，为系统提供更完善的母线过电压保护及PT 保护。新推出的低残压技术，是金属氧化物避雷器在保护性能上的重大突破，保护残压比常规避雷器降低30%，即过电压保护效果提升了30%，对于防止柜内绝缘闪络事故发生，延长固体绝缘设备的使用寿命意义重大；PT抗谐保护技术，对PT提供更全面的综合防护方案，提高了系统的运行可靠性。
二、适用范围
HR-DB母线低残压保护柜适用6～35kV输配电系统，如发电、变电和用电企业，取代传统的PT避雷器柜，为系统提供更完善的母线过电压保护及PT 保护。
三、产品型号
额定电压(kV)：7.2，12，24，40.5
选配功能代号：D－低残压保护；K－抗谐保护
电源电压：AC/DC 85V～265V
通讯接口：RS485接口
四、产品功能特点
1、低残压保护技术
在金属氧化物非线性电阻片材料和其他技术突破的基础上，新开发生产的低残压母线过电压保护器，保护残压比普通避雷器降低30%以上，获得更好的保护效果。如10kV 系统常规电站型避雷器雷电冲击保护水平为 45kV，而低残压母线过电压保护器的保护水平为30kV。这一成果达到国际领先水平，对弱绝缘类设备、固体绝缘设备的过电压保护有着极为重要的意义。
低残压技术对过电压限制幅值
2、PT 抗谐保护技术
新一代的抗谐保护技术，对传统的PT 保护技术进行了全面优化，采用智能开关PTK 将一次消谐与二次消谐相互配合，形成了更完善的PT 保护方案。
五、一次系统图
1. 固定式低残压母线保护柜一次方案图 2.手车式低残压母线保护柜一次方案图
六、结构示意图
1. 固定式低残压母线保护柜结构示意图

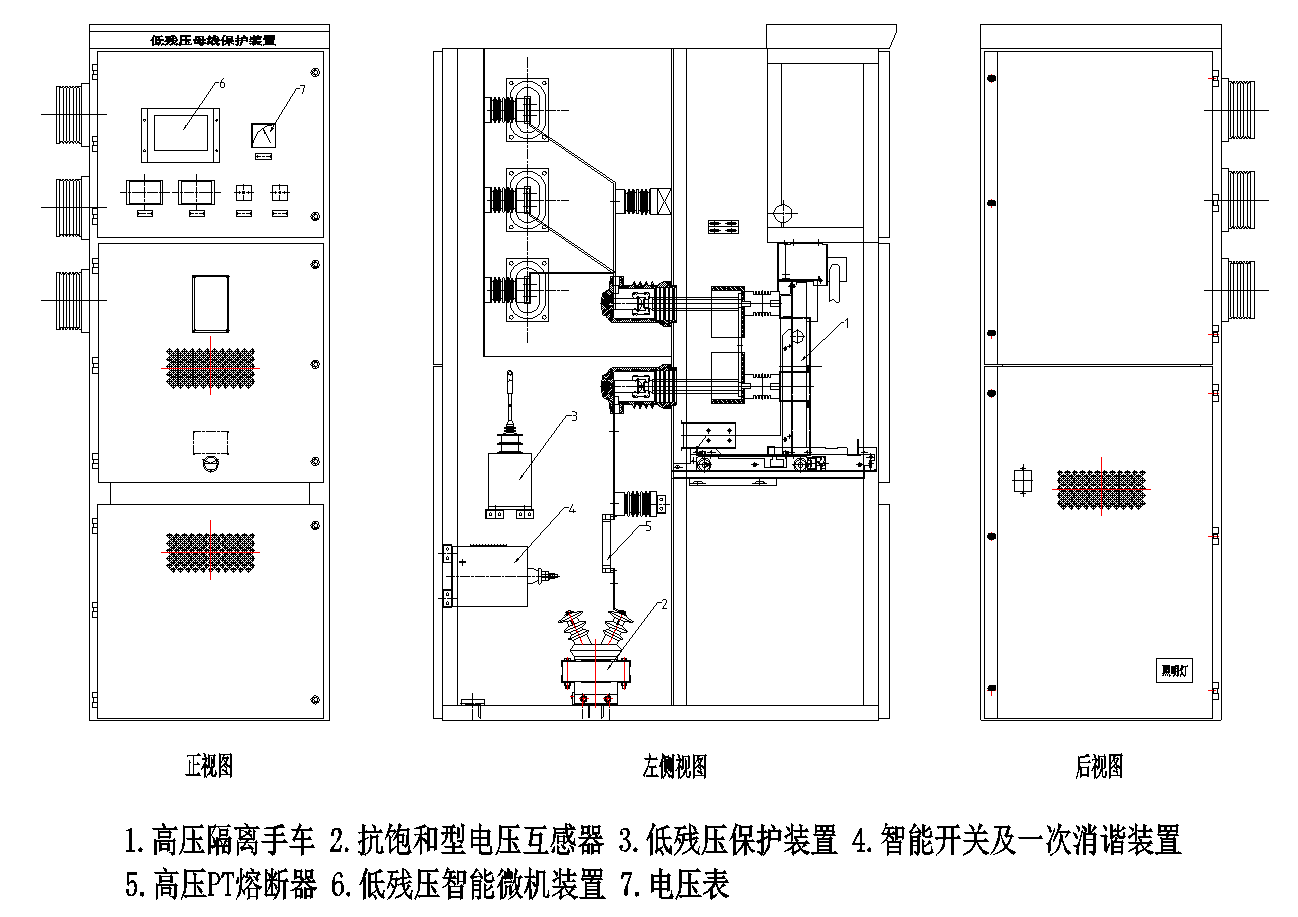

2.手车式低残压母线保护柜结构示意图
七、使用条件
1、环境温度：-30℃～ +60℃
2、大气压力：80～110 kPa
3、 空气相对湿度：90%（25℃）、50%（40℃）
4、海拔高度：＜1000m，特殊情况可达4000m。
5、安装地点应具有防御风、雨沙和防尘设施。
6、使用地点不得有爆炸危险的介质，周围介质中不得含有腐蚀和破坏绝缘的导电介质或气体，不允许环境充满蒸气及含有较严重霉菌存在。
八、调试、运行
本设备出厂前已完成调试，现场免调试，可以直接通电运行。
九、订货须知
1、用户订货时需提供项目的一次系统图，作为设计依据；
2、用户若有特殊要求应在订货时提出；
特殊使用条件及特殊电压等级产品需提前与我司技术人员联系。
